Mega2560 Rev3 - Retail

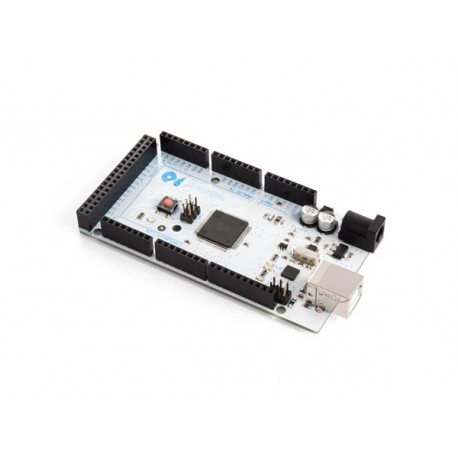

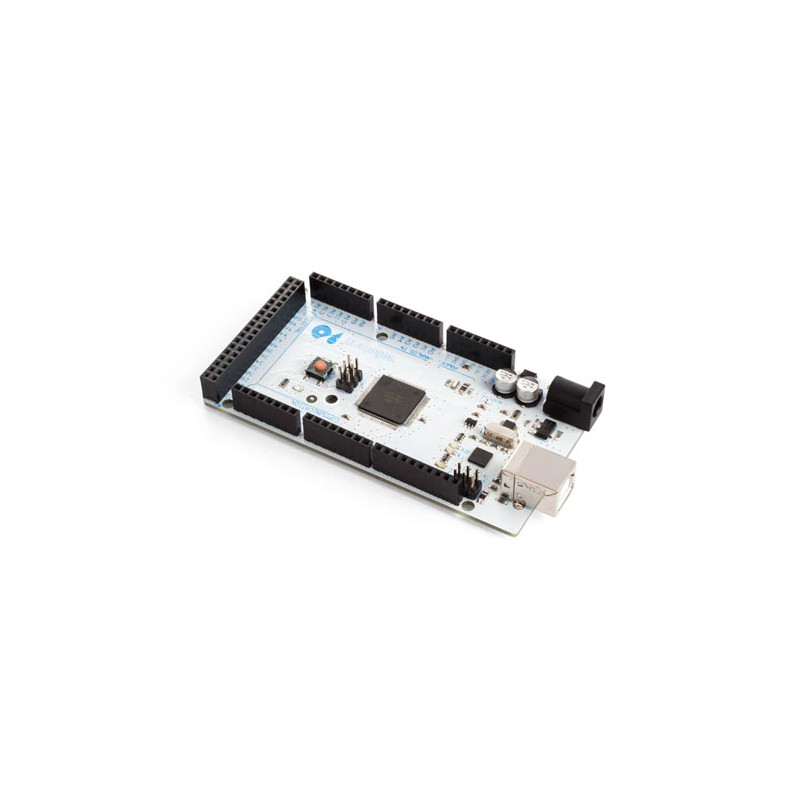

Het MEGA 2560 bord is uitgerust met een ATmega2560 microcontroller en heeft 54 digitale ingangen/uitgangen (waarvan 14 als PWM-uitgangen kunnen worden gebruikt), 16 analoge ingangen, 4 UARTS, een 16 MHz kristaloscillator, een USB-aansluiting, een voedingsaansluiting, een ICSP-connector en een reset-knop. Om de microcontroller aan te sturen, sluit u hem met een USB-kabel aan op een computer.

Specificaties

• Microcontroller: ATmega2560
• Nominale voedingsspanning: 5V
• Voedingsspanning (aanbevolen): 7-12V
• Voedingsspanning (grenzen): 6-20V
• Digitale ingangen/uitgangen: 54 (waarvan 14 als PWN-uitgangen kunnen worden gebruikt)
• Analoge ingangen: 16
• UARTS: 4
• DC Stroom per I/O Pin: 40 mA
• DC Stroom voor 3.3V Pin : 50 mA
• Flashgeheugen: 256 KB (ATmega2560) inclusief 8 KB gebruikt door de bootloader
• SRAM: 8 KB (ATmega2560)
• EEPROM: 4 KB (ATmega2560)
• Klokfrequentie: 16 MHz



Versie Rev3 (R3)

1.0 Pinout: 2 pinnen (SDA en SSL) zijn toegevoegd naast de AREF pin en 2 pinnen (IOREF en een reserve) zijn toegevoegd naast de RESET. Deze pinnen zullen aan toekomstige schilden worden toegevoegd.

Verbeterd reset circuit.

ATMEGA 16U2 vervangt de ATMEGA 8U2.
