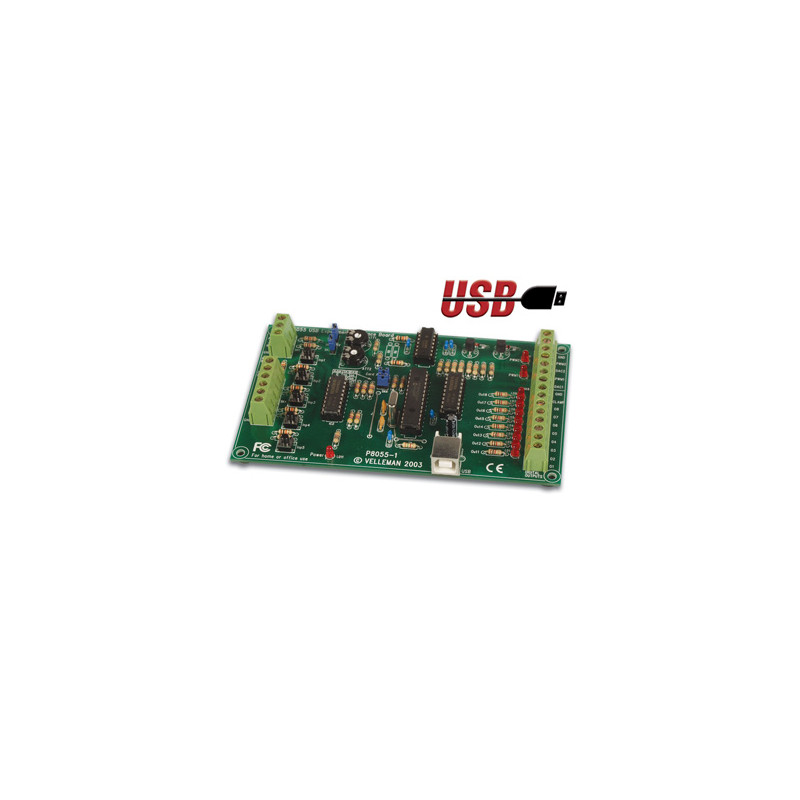

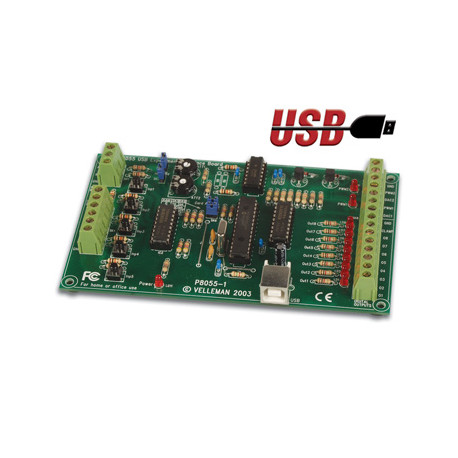

WSI8055N - USB Experimentele Interface Kaart

DIAGNOSTISCHE SOFTWARE / TEST SOFTWARE:

• Afzonderlijke ingangs-/uitgangstests
• Wis alles / stel alles in functie
• Tellerfunctie voor ingangen 1 en 2 met instelbare bounce-eliminatie (max 20KHz Afhankelijk van de totale ingangs-/uitgangsbelasting)

Kenmerken

• Stroomvoorziening via USB: ca. 70mA
• Afmetingen: 145 x 89 x 20mm
• Analoge uitgang met schuifregelaars
• Analoge ingang met staafdiagram-aanduiding
• PWM 0 tot 100% open collector-uitgangen max 100mA / 40V (LED-indicaties)
• Maakt aansluiting mogelijk van maximaal 4 kaarten op PC USB-aansluitingen
• Gemiddelde conversietijd: 2ms per commando
• Gebruikt Microsoft® Human Interface Device (HID) driver, geen externe driver nodig
• Voorbeelden en DLL's zijn beschikbaar op het internet

Minimum systeemeisen:

• 1 GHz of snellere processor, 32-bit (x86) of 64-bit
• USB 1.1-aansluiting of beter
• Windows XP of hoger

Technische specificaties

• 5 digitale ingangen (0 = massa, 1 = open) (het toestel is uitgerust met testknoppen)
• 2 analoge ingangen met optionele verzwakking en versterking (interne +5V-testaansluiting aanwezig)
• 8 open collector digitale uitgangsschakelaars (max 50V/100mA) (LED indicatie)
• 2 analoge uitgangen:
• 0 tot 5V, uitgangsweerstand 1K5
• PWM 0 tot 100% open collector-uitgangen max 100mA / 40V (LED-indicatie)
